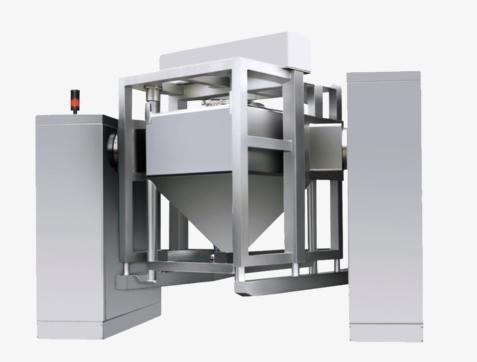

對夾式提升混合機

用　途
該機能自動完成提升、夾持、混合、下降等全部動作。配一臺自動提升料斗混合機及多個不同規格的混合料斗，就能滿足大批量、多品種的混合要求，是藥廠總混的理想設備。同時在制藥、化工、食品等行業廣泛使用。

原　理
該機由機座、回轉體、驅動系統、提升下降系統、制動系統及控制系統組成。工作時、將混合料斗推到回轉體內，進入自動操作程序輸入已經設置好的參數組程序代號，按觸摸屏上“確認”鍵，就能自動將混合料斗提升到位，并自動夾緊。PLC控制系統得到夾緊信號后，驅動系統工作，按設定的時間、轉速進行混合；達到設定的參數后，回轉體就能自動垂直停止，同時制動系統工作，混合結束；然后進入手動操作程序，“下降”鍵，回轉體內的混合料

斗下降到位，自動停止，并打印工藝數據。將混合料斗推出轉到下一工序。

特　點
1、該機由機架、周轉料斗、提升系統、回轉系統、電氣控制系統等組成。
2、將方錐形料斗放入提升機構中，設備自動完成提升、夾持；料斗的對稱軸線與回轉軸線成一夾角，不同組成物料在密閉的料斗中進行三維空間運動，產生強烈翻轉和擴散收縮作用達到最佳的混合效果；
3、自動提升混合機，包括升降機構和混合料。升降機構包括伸縮桿和驅動伸縮桿伸縮運動的升降電機，所述升降電機安裝在室內頂部；
4、伸縮桿的軸向一端與電機連接，軸向另一端通過萬向軸承接頭與混合料斗的頂部連接；
5、室內地面設有第一導向管，管內套設有安裝套筒，安裝套筒內固定有轉動電機，轉動電機的輸出端與轉軸的軸向一端連接，轉軸的軸向另一端與混合料斗的底部固定連接；
6、轉動電機通過轉軸帶動混合料斗轉動運動，且升降電機通過伸縮桿帶動混合料斗上下運動，同時，安裝套筒沿第一導向管內壁上下滑動運動；
7、該機結合轉動運動和上下提升運動多向運動實現對混合料斗內物料的均勻混合；
8、該機結構合理，性能穩定，操作方便，整機無死角，無外露螺釘；
9、回轉體（混合料斗）與回轉軸線成300切向運動，從而達到最佳的混合效果；
10、采用PLC全自動控制，并設置經外線安全裝置及防誤操作裝置的出料蝶閥，確保生產安全；
11、物料可在同一容器中通過不同的工序段，不需要頻繁地轉料、加料等程序；
12、該機采用機械傳動方式，避免了由液壓做傳動而引起的漏油及由此導致的環境污染和藥品質量問題。
13、該機全部選用304不銹鋼制造，表面進行亞光處理。主要部件均選用優質產品
14、有效地控制粉塵與交叉污染，減少物料的損失，控制物料的分層，優化了生產工藝，完全符合藥品生產的GMP要求。

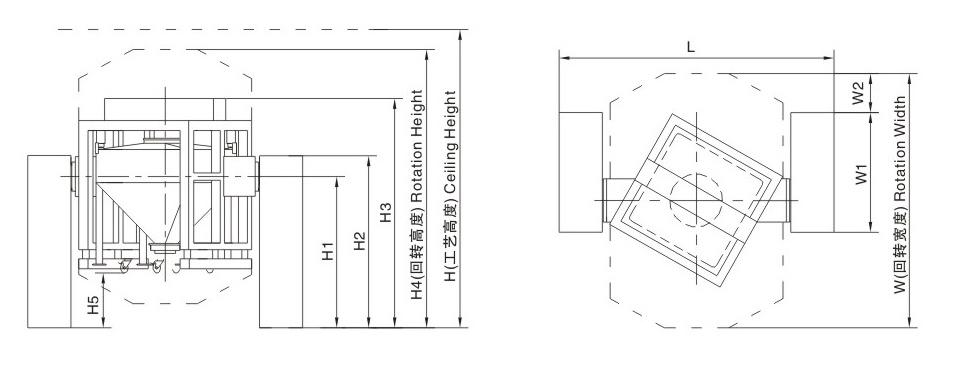

15、附圖

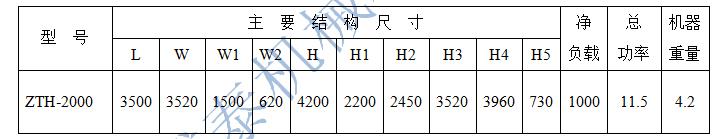

16.主要技術參數
